Brandschutzklappe

Wir haben für Sie die häufigsten Fragen zum Thema Brandschutzklappen zusammen gestellt und geben Ihnen Antworten.

Warum werden Brandschutzklappen eingebaut?

Auszug aus der MBO §41

„Die Lüftungsleitungen dürfen Wände und Decken, für die eine Feuerwiderstandsfähigkeit vorgeschrieben ist, nur überbrücken, wenn eine Brandausbreitung ausreichend lang nicht zu befürchten ist oder wenn Vorkehrungen hiergegen getroffen sind.“

Als einer der wichtigsten Grundlagen des Brandschutzes wird das „Abschottungsprinzip“ angewendet. Die Brandschutzklappen sind beim Einbau ein Bestandteil der Wand oder der Decke, in der Funktion werden diese zur Lüftung gewertet und dienen der Abschottung zwischen zwei Brandabschnitten (siehe Bild 1.2 der aktuellen M-LüAR).
Information für Sie: M-LüAR als PDF Download

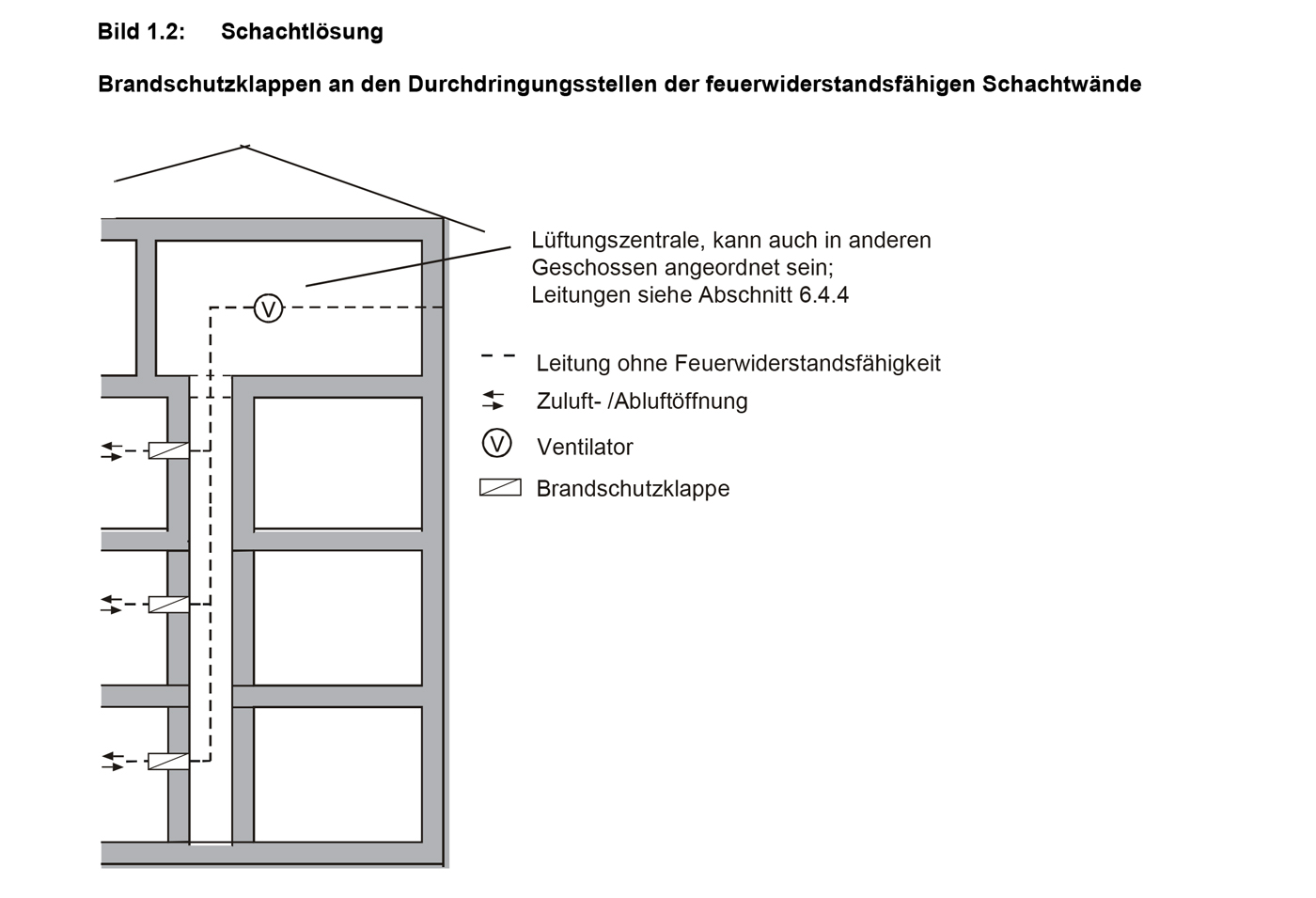

Brandschutzklappen / Schachtlösung
Klick öffnet größere Ansicht.

Quelle: Muster–Richtline an brandschutztechnische Anforderungen an Lüftungsanlagen M-LüAR, Stand Ausgabe 1 vom 10.02.2016 Bild 1.2 Schachtlösung

Wer liefert und wer verbaut Brandschutzklappen?

In der Regel liefert die ausführende Lüftungsfirma die Brandschutzklappen und motiert diese vorab an die dafür vorgesehene Wand – bzw. Deckeneinbauöffnungen.

Der Einbau der Brandschutzklappe in die Wand oder Decke erfolgt in der Regel durch das Gewerk Trockenbau oder Brandschutztechnik durch z.B. Vermörtelung bzw. Verpressen.

Einschub der Brandschutzklappe mit Einbaurahmen in eine Leichtbauwand gefertigt aus Metallständerprofilen
Einschub der Brandschutzklappe mit Einbaurahmen in eine Leichtbauwand gefertigt aus Metallständerprofilen

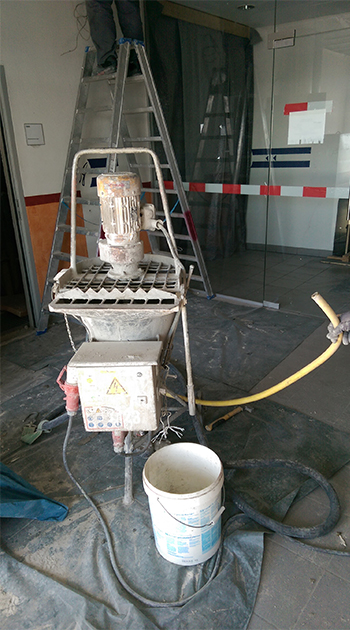

Für den Nasseinbau ist ein Mörtelmischgerät für das Verpressen der Brandschutzklappen sinnvoll
Für den Nasseinbau ist ein Mörtelmischgerät für das Verpressen der Brandschutzklappen sinnvoll

Wartung von Brandschutzklappen

Definition Wartung (Wikipedia): „Als Wartung werden Maßnahmen zur Verzögerung des Abbaus des vorhandenen Abnutzungsvorrates der Betrachtungseinheit verstanden.“

Im Rahmen der Wartung wäre somit ausreichend, dass nur die Brandschutzklappen gemäß den Herstellerangaben betrachtet werden. Eine Leistungsfeststellung (Bericht) wird nicht erwähnt.

Prüfung der Brandschutzklappen

Definition Prüfung (Wikipedia): „Eine Prüfung ist ein Verfahren, bei dem Kenntnisse oder eine Leistung durch bestimmte Aufgabenstellungen oder Fragen festgestellt werden. […] Vom Ergebnis dieser Leistungsfeststellung wird ein Aussagewert über spätere (mögliche) Leistungen erwartet.“

Prüfung nach Sicherheitsanlagenprüfverordnung

Auszug aus der SPrüfV § 2 Prüfungen (Fassung 01.Januar 2008): „(4) Die Wirksamkeit und Betriebssicherheit sonstiger sicherheitstechnisch wichtiger Anlagen und Einrichtungen, an die bauordnungsrechtliche Anforderungen gestellt werden, insbesondere […] Brandschutzklappen in Lüftungsanlagen […] sind vor der ersten Inbetriebnahme und wiederkehrend durch Sachkundige im Sinn des Absatzes 3 Satz 2 zu prüfen und zu bestätigen.“

Auf der Grundlage der SPrüfV müssen die Brandschutzklappen auf die Wirksamkeit und Betriebssicherheit geprüft und bestätigt werden. Aus den vorgenannten Gründen werden im Rahmen der Prüfung die Brandschutzklappen und der Einbau in die Wand oder Decke geprüft. Das Ergebnis muss in einer Leistungsfeststellung (Bericht) bewertet sein.

Information für Sie: SPrüV als PDF-Download

Die Prüfung von Brandschutzklappen kann manchmal schon regelrecht spannend werden. Wie in unserem Videobeispiel. In diesem Fall wurde der Rauchmelder auf der dafür eigentlich nicht vorgesehenen Seite installiert. Ob die Klappe trotzdem schließt? Sehen Sie selbst…

Zur eigenen Person:

Frau Alexandra Herrmann ist Dipl.-Ing. (FH) für Maschinenbau mit mehr als zwei Jahrzehnten Berufserfahrung und mehr als 15 Jahren Prüftätigkeit in einer Prüforganisation.

Wichtige Information für Sie:

Da für diese Prüfungen kein baurechtliches Dokument gefordert wird, ist der Prüfbericht maßgebend!

Unsere Leistungen als Sachkundiger

 Sachkundigenprüfung
 Notwendige Hersteller­unterlagen
 Gewünschte Unterlagen
 Dokumentation
Brandschutzklappen Leistungserklärung Pläne Bericht in Datei- und Papierform
 Montage- und Betriebsanleitung  Technische Unterlagen
Allg. bauaufsichtliche Zulassungen
 Vorteile Unterlagen zusammengeführt  Übersicht vorhanden  Prüfergebnis erhalten
 Qualität  Unterlagen vorhanden Status gesichert  Qualitätsmanagement eingehalten
